Exercício: Controlando dois LEDs com um Botão

Objetivo: Temos dois LEDs. O primeiro deve acender/apagar com um toque longo (25 ms) do botão e o segundo, independentemente, deve acender/apagar com um toque curto do botão.

Uma descrição está feita em https://www.instructables.com/Arduino-Dual-Function-Button-Long-PressShort-Press/(com um erro óbvio na ligação dos fios).

Simulação em Tinkercad: https://www.tinkercad.com/things/1pGJPK1KDiN-twoledsonebutton


Sketch:

int LED1 = 12;

int LED2 = 13;

int button = 3;

boolean LED1State = false;

boolean LED2State = false;

long buttonTimer = 0;

long longPressTime = 250;

boolean buttonActive = false;

boolean longPressActive = false;

void setup() {

pinMode(LED1, OUTPUT);

pinMode(LED2, OUTPUT);

pinMode(button, INPUT);

}

void loop() {

if (digitalRead(button) == HIGH) {

if (buttonActive == false) {

buttonActive = true;

buttonTimer = millis();

}

if ((millis() - buttonTimer > longPressTime) && (longPressActive == false)) {

longPressActive = true;

LED1State = !LED1State;

digitalWrite(LED1, LED1State);

}

} else {

if (buttonActive == true) {

if (longPressActive == true) {

longPressActive = false;

} else {

LED2State = !LED2State;

digitalWrite(LED2, LED2State);

}

buttonActive = false;

}

}

}

Exercício: Simule e explique o funcionamento deste circuito. Construma uma implementação física.

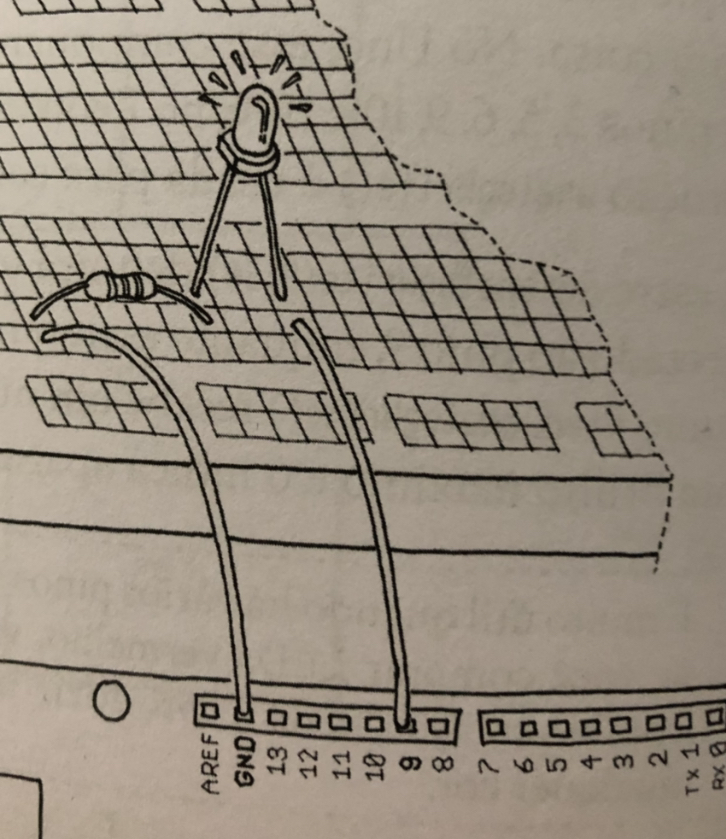

Exercício com PWM e analogWrite

 Objetivo: fazer o LED acender e apagar gradualmente

A simulação foi feita em Tinkercad: https://www.tinkercad.com/things/56zfbwPzEDZ-usando-analogwrite/editel

Sktech:

int ledPin = 9;    // LED connected to digital pin 9

void setup() {

}

void loop() {

  for (int fadeValue = 0 ; fadeValue <= 255; fadeValue += 5) {

    analogWrite(ledPin, fadeValue);

    delay(30);

  }

  for (int fadeValue = 255 ; fadeValue >= 0; fadeValue -= 5) {

    analogWrite(ledPin, fadeValue);

    delay(30);

  }

}
